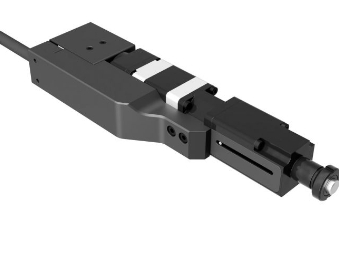

內置角度編碼器小型步進電機型驅動裝置 (2相步進電機)
SGSP(RE)-25ACTR-M2
SGSP(RE)-25ACT-M2
SGSP(RE)-13ACTR-M2
SGSP(RE)-13ACT-M2
SGSP(RE)-25ACT-M2
|
| | 機械技術指標 |
|---|
| 行程 | 25mm | | 驅動方式 | 精密研磨絲杠φ4mm，螺距0.5mm | | 端面形狀 | 平面 | | 主要材料 | 鋁合金 | | 表面處理 | 黑色氧化 | | 自重 | 0.3kg | | 精度技術指標 |
|---|
| 分辨率(整步) | 2.5μm | | 分辨率(半步) | 1.25μm | | 最大速度 | 2mm/sec | | 定位精度 | 0.015mm | | 重復定位精度 | 0.003mm | | 額定載荷(靜載荷) | 29.4N(3kgf) | | 空行程 | 0.005mm | | 最小位移量 (參考數據) | 0.1μm | | 傳感器 |
|---|
| 傳感器型號 | 微型光電傳感器：GP1S092HCPIF (夏普㈱) | | 極限位置傳感器 | 有 (常閉) | | 原點傳感器 | 無 | | 近接原點傳感器 | 無 | | 電機/傳感器技術指標 |
|---|
| 電機 |
|---|
| 類型 | 2相步進電機 0.5A/相 | | 電機型號 | PKP213D05A-A3 (ORIENTAL MOTOR㈱) | | 步距角 | 1.8° | | 角度編碼器分辨率(P/R) | 500P/R | | 角度編碼器 | DC5V±10% / 50mA | | 傳感器 |
|---|
| 電源電壓 | DC5~24V±10% | | 消耗電流 | 30mA以下 (單個傳感器15mA以下) | | 輸出端電氣特性 | NPN集電極開路輸出 DC30V以下50mA以下 | | 信號的含義 | 遮光時：輸出晶體管OFF (截止):極限位置傳感器 |
|
