2軸平臺控制器
GSC-02C
GSC-02A
GSC-02

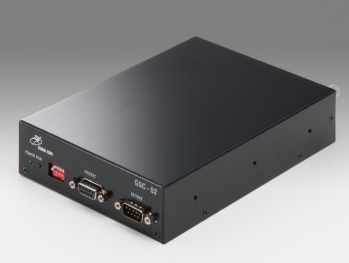

這是一款內置了5相步進電機驅動器的2軸平臺控制器。
詳情
?可以通過RS232C或GP-IB接口和計算機通訊，實現外部控制，或通過面板上的操縱桿進行手動操作。
GSC-02A
規格
注意 ?電源使用DC24V 2A。請購買AC-ADP-2427（AC適配器），也可由客戶自備。
控制器功能 有
圓弧插補控制 無
外形尺寸(W×H×D) 180×40×125mm
驅動電流 0.3～0.8A/相
周?chē)鷿穸?20～80%RH(非結露)
消耗功率 48VA
控制軸數 2軸
直線插補控制 無
電源 DC24V 2A
動作溫度 5～40℃
保存溫度 -20～60℃
CCW(－)極限位置傳感器 ○
CJ-200A －
CW(＋)極限位置傳感器 ○
Ethernet －
GP-IB －
JB-400/401 －
JS-300/301 －
RS232C ○
SJT-02 ○
USB －
操縱桿手動驅動 ○
驅動器 標準內置
觸發信號輸出 －
閉環控制 －
端口輸出 －
端口輸入 －
運動到預定位置 －
細分(最大分割數) 2(整/半步)
電機勵磁控制 ○
加減速時間 0～1,000ms
機械原點復位 ○
原點近接傳感器 ○
驅動開始指令 ○
原點傳感器 ○
減速停止 ○
坐標顯示范圍 －
最小驅動速度 1pps
最大驅動速度 30,000pps
最大設定行程 16777214
控制輸出 －
控制輸入 －
絕對位置驅動 ○
相對位移驅動 ○
速度設定 ○
內置程序控制 △
通用數據輸出 －
通用數據輸入 －
緊急停止 ○
邏輯原點設定 ○
